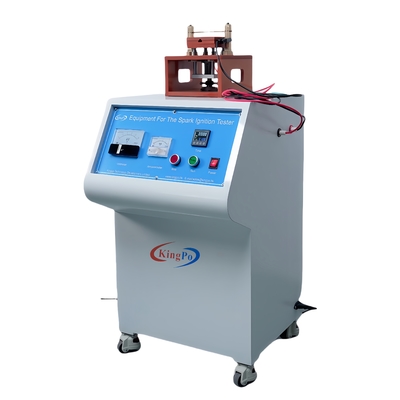

IEC 60335-2-17 Toetsapparaat voor de ontsteking van dekens met vonken voor professionele tests

IEC 60335-2-17 Vonk Ontsteking Test Apparaat | Voldoet aan Standaard Certificering

Productoverzicht: Professionele Vlamvertragendheidstests voor Elektrische Dekens
Dit vonkontstekingstestapparaat voldoet strikt aan IEC 60335-2-17 Clausule 30.101 vereisten (Figuren 113 & 113a), en dient als kernapparatuur voor het detecteren van de brandbaarheid van flexibele verwarmingstoestellen (bijv. elektrische dekens, warmtekussens). Het controleert specifiek of onder spanning staande delen brandrisico's opleveren door vonken of oververhitting.

Betrouwbaar Testprincipe:
Monsters worden geplaatst in een constante 65°C ±2°C verwarmingskamer. Een 10kV nominaal uitgangsspanning (sinusgolf) wordt toegepast, waarbij de afstand tussen de monsters en twee Φ3mm koperen elektroden nauwkeurig wordt geregeld op 6mm ±0.1mm. Het instrument registreert automatisch de tijd totdat de vlammen de binnenrand van de sjabloon bereiken:

• Als ontsteking optreedt ≤3 seconden, is het resultaat ongeldig.
• Als er geen ontsteking optreedt, is de geregistreerde tijd 120 seconden.
  Deze methode evalueert nauwkeurig de vlamvertragende veiligheid van het product.

Kern Technische Parameters

1. Systeemcomponenten:
   • Besturingskast: Integreert 10kV hoogspanningsvoeding, testtiming en gegevensregistratie.
   • Testbeugel: Vervaardigd in strikte overeenstemming met IEC 60335-2-17 Fig 113 & 113a.
   • Verwarmingskamer (Optioneel): Biedt een omgeving met constante temperatuur.
2. Testbeugel Details (Voldoet aan Fig 113 & 113a):
   • Materialen: Roestvrij staal + isolatiemateriaal + messing.
   • Verstelbaar Platform: 100×100mm, 0–100mm slag (isolatiemateriaal).
   • Onderste Sjabloon: Standaard hardhout.
   • Vaste Elektrode: φ3mm, 45° conische punt (messing).
   • Bovenste Sjabloon: Standaard hardhout of aluminiumlegering.
   • Aansluitingen: Koper.
   • Bewegende Elektrode: φ3mm cilinder, platte punt (messing).
   • Elektrode Afstandsregeling: 6mm ±0.1mm (kernparameter).
   • Basis: Isolatiemateriaal.
3. Besturingskast Functies:
   • Hoogspanning Uitgang: 0–15kV (spanning), 0–2mA (stroom); spanningsval <100V bij 1mA kortsluitstroom.
   • Testduur: 0–9999 seconden vooraf ingesteld (nauwkeurige controle).
   • Ontstekingstijd Registratie: 0–9999 seconden zeer nauwkeurige timer (legt kritieke resultaten vast).
4. Optionele Natuurlijk Geventileerde Verwarmingskamer:
   • Temperatuurbereik: 0–200°C vooraf ingesteld, fluctuatie ±1°C (stabiel).
   • Verwarmingsduur: 0–99 uur 59 minuten 59 seconden vooraf ingesteld.
   • Interne Afmetingen: 450mm (L) × 450mm (B) × 500mm (H) (compatibel met de meeste monsters).

Veelgestelde Vragen (FAQ)

1. V: Waar wordt dit apparaat voor gebruikt?
   A: Het test of flexibele verwarmingstoestellen (bijv. elektrische dekens, kussens) ontsteken onder elektrische vonken bij hoge temperaturen, waarbij vlamvertragende veiligheid wordt geëvalueerd volgens IEC 60335-2-17.

2. V: Wat zijn de teststappen en criteria?
   A: Monsters worden blootgesteld aan 65°C ±2°C terwijl 10kV sinusgolfspanning wordt toegepast. De afstand tussen elektrode en monster moet 6mm ±0.1mm zijn. Registreer tijd totdat de vlammen de binnenrand van de sjabloon bereiken:

   • ≤3 seconden: Ongeldig resultaat (snelle ontsteking).
   • Geen ontsteking: Registreer als 120 seconden.
   • >3 seconden en ≤120 seconden: Geldige geregistreerde tijd.

3. V: Wat zijn de belangrijkste technische parameters?
   A: Kritieke specificaties omvatten:

   • Spanning: 0–15kV, stroom: 0–2mA (<100V val bij 1mA).
   • Elektrode afstand: 6mm ±0.1mm.
   • Timing bereik: 0–9999 seconden.
   • Temperatuur (met kamer): 65°C ±2°C (of 0–200°C ±1°C).
   • Kamergrootte: 450×450×500mm.

4. V: Is de verwarmingskamer verplicht?
   A: Ja. IEC 60335-2-17 Clausule 30.101 vereist testen bij 65°C ±2°C . De kamer garandeert deze kritieke voorwaarde.

5. V: Kunnen de besturingskast en de beugel onafhankelijk van elkaar werken?
   A: Ze vormen het kernsysteem voor spanningsaanbrenging en timing. Echter, integratie van de verwarmingskamer is essentieel voor IEC-conforme tests bij 65°C.

6. V: Wat definieert het ontwerp van de testbeugel?
   A: Het volgt strikt Fig 113 & 113a voor elektrodegeometrie, afstandsmechanisme en isolatie . Materialen (roestvrij staal, messing, isolatie) zorgen voor duurzaamheid.

7. V: Hoe worden gegevens geregistreerd?
   A: De besturingskast:

   • Stelt de testduur in (0–9999 seconden).
   • Registreert automatisch ontsteking-tot-sjabloonrand tijd .

8. V: Wie gebruikt dit apparaat?
   A: Primaire gebruikers zijn onder meer:

   • Fabrikanten van huishoudelijke apparaten (elektrische dekens/kussens).
   • Laboratoria van derden (IEC/EN 60335 conformiteitstests).
   • R&D-afdelingen (veiligheidsverbetering) .
