| MOQ: | 1 |
| Prijs: | 8000 |
| Standaardverpakking: | 500*500*500mm |
| Leveringstermijn: | 15 dagen |
| Betalingswijze: | T/T |
| Toeleveringskapaciteit: | 100 |

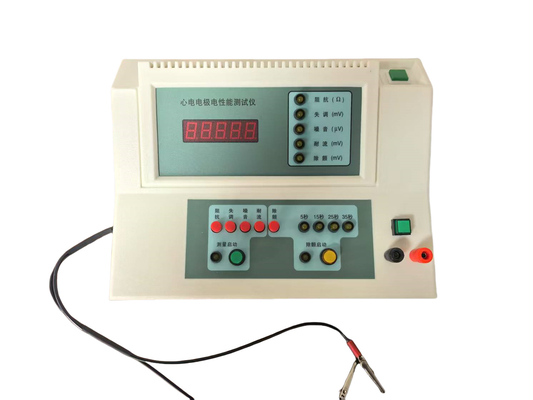

Elektrische prestatietoetser voor EKG-elektroden
Deze apparatuur is een gespecialiseerde apparatuur voor elektrode-geïntegreerde prestatietests, ontworpen volgens de testmethode van wegwerp-ECG-elektroden ANSI/AAMI EC12:2000(R2005) Wegwerp-ECG-elektroden
| Testpunten | Bevorderingsvoorwaarden | toepassingsgebied | Precisiteit | Testtijd |
| Impedantie |
Sinusoïdale wisselende curret 100 μAp_p - 5% 10 Hz ± 10% |
0-20KΩ | Minder dan of gelijk aan 1KΩ 2%±10Ω>1KΩ 3% | > 60s |
| Stoornis | DC-invoerimpedantie van 10 μΩ of meer | ±1200 mV |
met een vermogen van niet meer dan 50 kVA > 100 mV 2% |
De jaren 60 tot 90 |
| Geluid |
RC bandpass 0.15-100Hz |
0-2000μV ((PP) |
met een vermogen van niet meer dan 50 W > 150 μV 5% |
60 tot en met 360 |
| Stroomweerstand |
Gelijkstroom 200nA±5% |
±1200 mV | met een vermogen van niet meer dan 50 kVA | Meer dan 8 uur |
| Defibrilleren |
Capacitor 10μF±5% Vermogen 200V±2% |
±1200 mV |
met een vermogen van niet meer dan 50 kVA > 100 mV 2% |
5, 15, 25, 35s |
Algemene afmetingen: 27,5cm x 22cm x 10cm.
Totaal gewicht van de machine: 2,5 kg.
Fuse: F2A 250V.
Milieuomstandigheden
a) Spanning van de voedingsbron: AC 220V±10%, 50Hz±1Hz, met goede aarding.
b) Omgevingstemperatuur: 23°C±5°C.
c) Relatieve luchtvochtigheid: 40%±10%.
d) Atmosferische druk: 70,0106,0 Kpa.

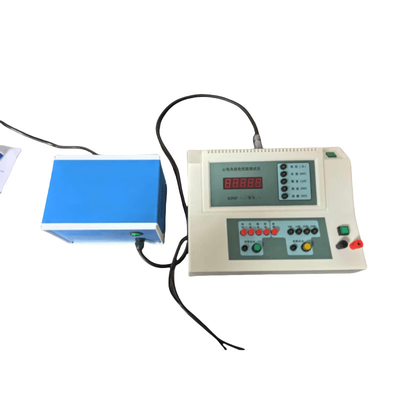

Standaardconfiguratie: 1 hoofdapparaat, 1 externe voedingsbron, 1 gebruiksaanwijzing, 1 aardingsdraad, 1 paar 200nA-aansluitingen, 15 elektrodeparen, 1 draagbare behuizing
Standaard
YY/T 0196-2005 Eenmalige EKG-elektroden
ANSI/AAMI EC12:2000 ((R2005)
Toepassingsgebied
Gebruikt voor het testen van de elektrische eigenschappen van EKG-elektroden, geschikt voor wegwerp-ECG-elektroden op het lichaam, including disposable ECG electrodes with pre-installed conductive glue or self-adhesive ECG electrodes with pressure-sensitive conductive glue and disposable ECG electrodes with conductive glue placed according to the requirements before use .
ANSI/AAMI EC12:2000(R2005),YY/T O196-2005 "Eenmalige EKG-elektroden" bepaalt de voorschriften voor batchinspectie en periodieke inspectie, dat wil zeggen:de groepering van elektrodeparen en de testvolgorde van elk onderdeelDe voorschriften voor bovengenoemde proefpunten zijn als volgt:
| Testpunten | Impedantie | Stoornis | Geluid | Stroomweerstand | Defibrilleren |
| Industriestandaardvereisten | < 3KΩ | < 100 mV | < 150 μV | < 100 mV | < 100 mV |
AC-impedantie (afkorting voor "impedantie")
Een uitgebreide meetindicator die de impedantie en capacitieve reactantie van een elektrodepaar weergeeft.
Tijdens de test wordt door het instrument een sinusvormige wisselstroom van 10 Hz met een piek-tot-piekwaarde van niet meer dan 100 μA aan het elektrodepaar toegepast via twee elektrodeproefkabels.de wisselstroomimpedantie van het elektrodepaar mag niet meer bedragen dan 3KΩ.
DC-offsetspanning (kortweg ofset)
De spanning tussen twee wegwerpelektroden vanwege het verschil in hun halfcelpotentiaal.
Na de vorming van het elektrodepaar moet de door de elektrodeproefkabel gemeten gelijkstroomverschuivingsspanning van het elektrodepaar na een stabilisatieperiode van 1 minuut niet meer bedragen dan 100 mV.
Interne ruis (kortweg "ruis")
Het spanningssignaal binnen een bepaalde frequentieband wordt gepresenteerd door de verandering van de versnellingsspanning van het elektrodepaar.
Na de vorming van het elektrodepaar, na een stabilisatieperiode van 1 minuut, binnen de volgende 5 minuten,de piek-tot-piekwaarde van het interne geluid dat door het elektrodepaar wordt gegenereerd in de frequentieband van 0.15-100 Hz (frequentiereactie van eerste orde) gemeten door de elektrode-testkabel mag niet meer bedragen dan 150 μV.
Bias-stroomtolerantie (afgekort als "stroomtolerantie")
Het vermogen van een elektrodepaar om een stabiele gelijkstroomverschuivingsspanning te behouden onder de langdurige werking van een bepaalde kleine gelijkstroom.
Het elektrodepaar wordt aangesloten op de 200nA-terminal van het instrument en vervolgens wordt gedurende meer dan 8 uur een 200nA gelijkstroom aan het elektrodepaar aangebracht.de door de elektrodeproefkabel gemeten spanningsverandering over het elektrodepaar mag niet groter zijn dan 100 mV.
Simulatie van defibrillatieherstelprestaties (afgekort als "Defib")
Het vermogen van het elektrodenpaar om de ECG-detectie te herstellen na stimulering door defibrillerende stroom.
Tijdens de test wordt de 10μF condensator in het instrument op DC200V geladen en worden het elektrodepaar en de 100Ω weerstand in het instrument in serie ontladen via de elektrodeproefkabel.De spanningswaarde op het elektrodepaar mag niet hoger zijn dan 100 mV in de 5e seconde nadat de condensator begint te ontladenIn de volgende 30 seconden mag de gemiddelde snelheid van de verandering van de spanning om de 10 seconden niet meer bedragen dan ± 1 mV/s.de 10 Hz wisselstroomimpedantie van het elektrodepaar mag niet meer bedragen dan 3KΩ.
