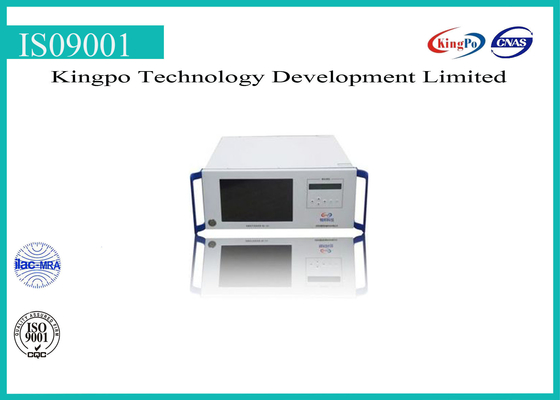

Rdl-318 Televisietransmissiesysteem, Digitaal TV-Signaalmeetapparaat
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | KingPo |
| Certificering: | Calibration Certificate |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 |
|---|---|
| Prijs: | To be quoted |
| Verpakking Details: | het pak van het veiligheidskarton of triplexdoos |
| Betalingscondities: | T/T |
|
Gedetailleerde informatie |
|||
| EUT: | Digitale TV | testsignaal: | De antenneinterface van CVBS, van YPbPr, SDI, van HDMI en rf- |
|---|---|---|---|
| Hoog licht: | TV-Testmateriaal,TV-Signaalmeetapparaat |
||
Productomschrijving
Rdl-318 TV-Signaaltransmissiesysteem
1 algemeen
1.1 inleiding:
Het product wordt gebruikt om digitale TV te testen. Het verstrekt testsignalen voor het experiment van TV-test. Het product kan testsignaal van de antenneinterface van CVBS veroorzaken, van YPbPr, SDI, van HDMI en rf-om aan de testvereisten van belangrijke TV-interfaces te voldoen.
1.2 toepassing:
1. TV-energierendement het testen;
2. TV-vertoningsprestaties het testen;
3.TV andere het testen;
1.3 eigenschappen:
1.3.1 videosignaal:
| Interface | Samenstelling, Component (YPbPr), SDI, HDMI |
| Videoformaat | VRIEND, NTSC, 1920×1080 50i, 1920×1080 50p, 1920×1080 60i, 1920×1080 60p enz. |
1.3.2 het signaal van ATV rf:
| Interface | BNC, F-TYPE |
| Norm | Vriend-DK |
| Outputimpedantie | 75Ω |
| Outputfrequentiegebied | 47~862MHz |
| Productieniveau |
BNC: 70~90dBμV F-TYPE: 100 ~120dBμV |
1.3.3 het signaal van DTV rf:
| Interface | BNC, N-TYPE |
| Norm | DTMB, DVB-C, DVB-T, DVB-S |
| Outputimpedantie |
BNC: 75Ω N-TYPE: 50Ω |
| Outputfrequentiegebied | 32~2186MHz |
| Productieniveau |
BNC: - 60dBm N-TYPE: -60 ~0DBM (DVB-C, DVB-S) -63 ~-3DBM (DTMB, DVB-T) |
| MER | >40dB |
2 verrichting
2.1 het video plaatsen
De softwareinterface wordt getoond in Figuur 1, met inbegrip van experimentele projecten, videoformaten, signalen en voorproef voor vier delen. Specifieke betekenis als volgt:
Experimentele Projecten: De verschillende experimentele projecten passen verschillende signaalclassificaties aan; De gebruiker selecteert het overeenkomstige experimentele project volgens de specifieke test;
Videoformaten: Toon een signaalformaat selecterend door gebruikers, met inbegrip van VRIEND, NTSC, 1920 × 1080i 50Hz/60Hz, 1920 × 1080p 50Hz/60Hz, enz.
Signalen: Toon een signaal dat door gebruikers selecteert;
Voorproef: Toon een voorproefbeeld van het huidige playbacksignaal.
1
2. Het Plaatsen van DTV rf
De softwareinterface wordt getoond in Figuur 2, met inbegrip van experimentprojecten, rf-parameters, modulatieparameters, signalen en voorproef voor vijf delen. Specifieke betekenis als volgt:
Experimentprojecten: De verschillende experimentele projecten passen verschillende signaalclassificaties aan; De gebruiker selecteert het overeenkomstige experimentele project volgens de specifieke test;
Rf-Parameters: De gebruikers kunnen het niveau en de frequentie van rf bepalen;
Modulatieparameters: De gebruikers kunnen de digitale parameters van de televisiemodulatie plaatsen;
Signalen: Toon een signaal dat door gebruikers selecteert;
Voorproef: Toon een voorproefbeeld van het huidige playbacksignaal.
2
3. Het Plaatsen van ATV rf
Het verwante Vastgestelde signaal van ATV wordt rf bereikt door mechanische knopen en LCD het scherm, zoals aangetoond in Figuur 3. Het liquide crystal display toont de huidige menuinhoud; er zijn vier navigatieknoppen op de linkerzijde. Boven en beneden knopen worden gebruikt om menu te selecteren, worden de verlaten en juiste knopen gebruikt om de parameters aan te passen; Een O.K. knoop wordt gebruikt om inputparameters uit te voeren; _EEN ESC-toets gebruiken te om terugkerenen aan het de vorig menu.
