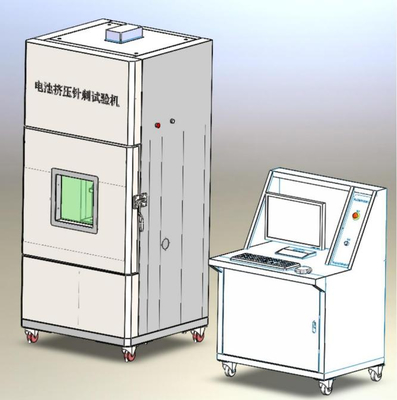

KP-8101C Batterij Crush- en Naaldpenetratie Tester 15KN Kracht 300mm Slag

1Hoofd.TecnicalPArameeters

ReeksNzonnebloem

Projectnaam

Specificaties

1.01

Productnaam

Batterijbreker en naaldpenetratie-tester

1.02

Productmodel

KP-8101C

1.04

Structurele methode

Verticaal: Servo-elektrische cilindertransmissieconstructie

1.05 Testbatterij GB31241-2022

cilindrische batterij; vierkantbatterij; knopbatterij; zachte batterij; het testschema luidt als volgt:

1.06

Controlemethode

Computer afstandsbediening

1.07

Testruimtegrootte

Maximale grootte van de testruimte voor extrusie W300*D300*H300 mm

Werkbankhoogte 770 mm ongeveer

1.08

Explosiebestendige test binnenkast

1. Inwendige doos: W680*D620*H600mm (afhankelijk van ontwerp)

2. Materiaal van de binnenkast: roestvrij staal SUS304

3. Er is een rokende poort aan de bovenkant van de binnenkast: het diafragma is φ102mm.Uitlaatvolume 300m3/h

4. Achterkant van de binnenkast: explosiebestendige drukoplucht met beschermend scherm om te voorkomen dat batterijen tijdens de test uitvliegen.

5. De rechterzijde van de binnenkast: open 1 Afsluiting φ50 mm Testpoort, handig voor het meten van de batterijtemperatuur en -spanning.

1.09

Strengtebereik van de extrusie

1～15KN (aanpasbaar)

1.10 Krachtcontrole nauwkeurigheid

Op en neer 1 Een set krachtsensoren kan tegelijkertijd worden gebruikt zonder te ontmantelen en te vervangen;

1 kN Bij drukkracht, krachtnauwkeurigheid: ≤ ± 0,01 kN (steady state)

15 kN Bij drukkracht, krachtnauwkeurigheid: ≤ ± 0,7 kN (steady state)

Sde tandard-testdrukmeter is als volgt:

1.11

Krachtsensor

De bovenstaande krachtsensor kan worden gebruikt voor kleine kracht 0 punt oordeel; dikte detectie, effectief verbeteren van de kracht deformatie detectie nauwkeurigheid van kleine batterijen

De volgende sensoren worden gebruikt voor experimentele tests met een hoge kracht, zoals 13 kN:

De bovenste en onderste krachtsensoren kunnen samen worden gebruikt zonder te worden ontmanteld, wat de test niet beïnvloedt.

1.12

Maximale slagkracht

0～300 mm

1.13

Verplaatsingsnauwkeurigheid

±0,1 mm

1.14

Resolutie inzake verplaatsing

0.01 mm

1.15

Testsnelheid

Extrusietestsnelheid 0.1 mm/s～15 mm/s (aanpasbaar)

Acupunctuurtestsnelheid 0.1 mm/s～40 mm/s (aanpasbaar)

1.16

Snelheidsnauwkeurigheid

± 0,1 mm/s

1.17

Velociteitsresolutie

0.01mm/s

1.18

Tijdspanne

0~9999S (aanpasbaar)

1.19

Extrusiekop

(1)Diameter van de platte extrusiekop:φ 150 mm;

(2)Cylindrische extrusiekop: φ25 mm lang 200 mm;

(3)Het testschema voor zachte verpakkingen met een halfcilindervormige extrusie is als volgt:

1.20

Drukverlichtingspoort

Er is een drukverlichting deur aan de achterkant van de binnenkast W300mm * H300 mm;Automatisch geopend bij explosie van de batterij, explosiebestendige en drukverlichting

1.21

Explosiebestendige keten

De deur is uitgerust met 2 explosiebestendige kettingen die voorkomen dat de deur wegblast en mensen verwonden.

1.22

Rookafvoerfunctie

De bovenkant van de testbox is uitgerust met een door de uitlaatketel geïnduceerde rookventilator: deze laat rook uit de testbox, ontploffings- en brandwerend.De roestvrij staal rook uitlaatpijp strekt zich uit van achteren: buitendiameter DN102 mm. Uitlaatvolume 450 m3/h

1.23

Verlichtingsfunctie

Windows interne installatie 2 strip led Light: Verlicht de hele testkamer, waardoor het gemakkelijk is om de teststatus in de kamer te zien.

1.24

Explosiebestendige glazen ramen

De deur van de testkamer is voorzien van een 300*300 mm explosiebestendige glazen venster waarmee de testomstandigheden in de testkamer duidelijk kunnen worden waargenomen.

1.25

Beveiligingsontwerp voor toegangscontrole

De vacuümpomp kan niet worden gestart als de deur niet is gesloten, waardoor de werking veiliger en betrouwbaarder wordt.

1.26

Veiligheidsontwerp van het bedieningspaneel

Het bedieningspaneel is ingebouwd met een hellend oppervlak. De knoppen zijn binnen geplaatst zodat ze niet per ongeluk worden ingedrukt of geraakt door externe voorwerpen of het lichaam.

1.27

Ontwerp van de veiligheidsherinnering voor het gebruik van de apparatuur

De apparatuur is uitgerust met een alarmlamp in drie kleuren om het personeel te herinneren aan de huidige teststand van de apparatuur om storingen tijdens het gebruik te voorkomen.

1.28

Spanningsopvangskanal

2 gangpad

1.29

Spanningsopvangsbereik

0～10V

1.30

Voltageverkrijgingsnauwkeurigheid

±0,2% FS

1.31

Voltageverwerving

1-50 Hz verstelbaar

1.32

Temperatuurverkrijgingskanaal

2 gangpad

1.33

Temperatuuropvangbereik

0～800°C

1.34

Temperatuurverwerving nauwkeurigheid

± 1,5°C

1.35

Temperatuurverwerving

1-10Hz verstelbaar

1.36

Computerconfiguratie

Lenovo host:

WIN7,CPU:i5,loopgeheugen: 16G, harde schijf: 2t

Lenovo monitor:19 Inch

Klavier en muis: 1 set

1.37

Testsluitingsomstandigheden

Kan worden ingesteld: kracht, verplaatsing, temperatuur, spanning als uitschakelvoorwaarden

1.38

Gegevensbesparinga.n Uitvoer

Kracht, verplaatsing, spanning, temperatuur, tijd, monitoring en controle, en gegevens kunnen worden opgeslagen en geëxporteerd in Excel-formaat.

Alle parameters kunnen op dezelfde interface worden weergegeven via het icoon van de curve van de software-interface, en kunnen ook screenshot worden gemaakt en worden opgeslagen in PDF-afbeeldingsformaat.

1.39

Stalen naald

Materiaal: SKD11; naaldspitshoek 45 °

Buitendeurs: Ø3 lengte 100 mm--5 strip

Buitendeurs: Ø5 lengte 100 mm--5 strip

1.40

Afmetingen

Extrusie-naaldpuncterende gastmachine: W850 X D800 X H1970mm

Computerbediening: W830 X D750 X H1200mm

1.41

Gewicht van de apparatuur

Ongeveer 350 kg.

1.45

Stroomvoorziening

AC 220V 50 Hz

1.43

Totaal vermogen

1.5 kW

1.44

Verstrek de riem CNAS Een gekwalificeerd meetcertificaat uitgegeven door een derde testbureau met het merk.

1.45

Verstrekt een prestatiecertificaat van de levering van relevante testapparatuur volgens de specificaties aan een derde provincie of hoger testbureau en voegt een kopie van het contract bij.

2. Productoverzicht

2.01

Geavanceerd ontwerp

1Explosie- en brandwerende transmissieconstructie: de servocilinder, de krachtsensor en de besturingscomponenten van de transmissieconstructie worden geïsoleerd van de testbox.Als de batterij buiten de testbox ontploft of ontbrandt, zal het niet beschadigd raken door explosie of brand, en de transmissiegewogenheid en besturingsnauwkeurigheid zal niet worden beïnvloed.

2. Overbelasting: De testkracht kan 150% F*S worden overbelast De krachtsensor kan normaal worden gebruikt bij hoge en lage temperaturen van -20°C tot +80°C.

3. vuurvaste uitlaatventilator: de uitlaatventilator in het rookuitlaatstelsel maakt gebruik van een door de ketel geïnduceerde trekventilator met de volgende structurele kenmerken:De negatieve druk centrifuge uitlaatkrans gebruikt een geïsoleerde aandrijving ontwerp van de motorOp de isolatieas is een aluminium legering warmteafvoer vliegwiel gemonteerd om te beschermen tegen hoge temperaturen.

4De totale grootte is klein, neemt geen ruimte in beslag en bespaart de kosten van de koper.

5. Mooi en gebruiksvriendelijk: het algemene uiterlijk is mooi en royaal, en de installatie van de testbatterij is eenvoudig en handig.De hoogte van het testplatform is geschikt voor mensen om te squatten en te bedienen.

6. Veilig bedieningspaneel: het bedieningspaneel is ingebouwd en neigend, zodat de knoppen niet per ongeluk worden ingedrukt of geraakt door externe voorwerpen of het lichaam.

7. Onafhankelijke elektrische bedieningsbak: het bedieningscircuit is ontworpen in een onafhankelijke distributiebak aan de rechterkant, gescheiden van het bedieningsgebied en het testgebied.vermijd olie en stof, open de elektrische doos deur aan de rechterkant, de controle elektrische apparaten zijn duidelijk op een oogopslag, en inspectie is handig

8. Computer afstandsbediening: De computer is aangesloten opextrusion-naaldpunchmachine via een netwerkkabel om afstandsbediening te bereiken

2.02

Basisprestaties

1. Eenvoudige bediening en besturing: mens-machine-interface, computerbewerking en -besturing; plaatst de batterij tussen de bovenste en onderste extrusieplaten.Druk op de testknop om de test automatisch te voltooien.

2. De binnenkast van de testbox is ontworpen met: veiligheids-explosiebestendige drukverlichting; rookgassen; verlichting; en veiligheidsontwerp voor toegangscontrole.

3. De hele apparatuur is prachtig en energiebesparend.

2.03

Hoofdbestanddelen

1. Controlesysteem + verwervingssysteem

Computerbesturing + meerkanaals batterijgegevensopname

2. Verticale transmissieconstructie

Servomotor + schroeftransmissieconstructie

3. Andere hulpmiddelen

Met visueel explosiebestendige glazen venster;verlichting;rookafvoer ;Drukverlichting en explosiebestendigheid;Schootbescherming;Noodstopbescherming.

2.04

Basisgebruik

Dit testapparaat simuleert scenario's waarin batterijen tijdens het gebruik door voorwerpen worden samengeperst of door scherpe instrumenten worden doorboord.Het apparaat toont de verschillende toestanden van batterijen wanneer ze worden onderworpen aan compressie of naaldpenetratie.

2.05

Installatievoorwaarden van de apparatuur

1Installatie en plaatsing: de apparatuur kan met een vorkheftruck van 3 ton worden gelost.ervoor zorgen dat de achterzijde en beide zijden van de eenheid ten minste 600 mm van de muren zijn geplaatst. een minimale afstand van 1500 mm aan de voorzijde behouden voor operationele toegang, waardoor het laden en testen van de batterij gemakkelijker wordt.

2.Verbind de stroomkabel aan de aarding en de uitlaatleiding: Interne diameter DN100 mm. Het laboratorium moet voorzien zijn van een speciaal uitlaatkanaal.720 m3/h.

3De installatieafstand tussen de computerbediening en de acupunctuurhost is ≥ 5 Indien mogelijk dient de computer in een onafhankelijke bedieningsruimte te worden geplaatst.

4. Draagvermogen op de grond ≥ 500 kg/m2.

5Laboratorium: het gehele laboratorium moet voorzien zijn van een ventilatiesysteem om de rook die tijdens het onderzoek ontsnapt, te ontlasten; de verlichting moet goed zijn om het zicht op de bedieningsapparatuur te vergemakkelijken.

6De doorgangen van het laboratorium moeten geschikt zijn voor het vervoer van batterijen en aanverwante vervoermiddelen, en het personeel kan tijdig worden geëvacueerd in geval van speciale noodsituaties.

7Het laboratorium moet voorzien zijn van passende brandbestrijdingsfaciliteiten om het gebruik van brandbestrijdingsmiddelen te vergemakkelijken.

3Het product voldoet aan de normen.

GB 31241-2022 Veiligheidsvereisten voor lithium-ionbatterijen en batterijpakketten voor draagbare elektronische producten

IEC 62133-1-2017 Safety Requirements for Secondary Batteries or Battery Packs Containing Alkaline or Other Non-acid Electrolytes - Portable Sealed Secondary Batteries and Batteries (Packs) Manufactured from Them for Use in Portable Equipment

UL 1642-2022 Veiligheidsnorm voor lithiumbatterijen

VN 38.3 Handboek van de Verenigde Naties inzake tests en criteria voor het vervoer van gevaarlijke goederen

4. Productstructuura.n Prestaties

4.01

Chineesa.n Engels Host Computer Control Software

1. De software is geïnstalleerd op een standaard Windows-apparaat. Het systeem is gemakkelijk te leren en te bedienen, voldoet aan de testvereisten en de software kan vrij worden geselecteerd in het Chinees en Engels.

Het referentieschema van de besturingsinterface is als volgt:

2. Realtime-opname van kracht, verplaatsing, temperatuur, spanningsparameters, tijd en kan als curve op een computerinterface worden weergegeven, waardoor observatie en analyse eenvoudig en handig zijn.Gegevens kunnen worden geëxporteerd naar Excel-blad.

Het referentiebeeld van de interface voor het verkrijgen is als volgt:

3. Uitgerust met meerkanaalgegevensverzameling om aan de testvereisten te voldoen, waardoor de analyse van de batterijprestaties gemakkelijker is.

4.02

Transmissie structuur

1Verticale servo-elektrische cilindertransmissie structuur.

2De servo-elektrische cilinder heeft een hoge transmissieprecisie, is gemakkelijk te bedienen, eenvoudig te onderhouden en is energiebesparend en milieuvriendelijk.

4.03

Explosiebestendige testkamera.nnd

Ontwerp van explosiebestendige deuren

1Explosiebestendige binnenkast: ontploffingsbestendige inrichting van de binnenkast van het roestvrijstalen doos.

2. Drukverlichtingspoort: aan de achterkant van de testkamer bevindt zich een veiligheids-explosiebestendige drukverlichtingspoort: grootte W300*H300 mm.

Wanneer de schokdruk veroorzaakt door de explosie van de batterij in het binnenste compartiment 0,104 M bereiktpa) De drukverlagende deur wordt automatisch geopend om de ventilatiedruk te verhogen en explosies te voorkomen.

3.Rookafvoer: er is een rookafvoerpoort aan de bovenkant ontworpen,die hoge temperatuur rookgassen naar buiten uitstoot via de hoge temperatuurbestendige ketelwindblazer en -leiding.

4Verlichtingssysteem: De buitenkant van de testkamer is voorzien van een lichtsterke LED.. De lichten verlichten de gehele testkamer en maken het gemakkelijk te observeren en te controleren.

5Bewakingsvenster: er is een op de deur 300*300 mm Het doorzichtige explosiebestendige glazen venster stelt mensen in staat de testomstandigheden in de testkamer te observeren.

6. Toegangscontrolesysteem: op de deur is een toegangscontroleschakelaar geïnstalleerd. De test kan niet worden gestart als de deur niet is gesloten om ongevallen te voorkomen.

7Een ontploffingsvrije ketting: wanneer de kracht van de batterij de kracht van de deur overschrijdt, wordt de batterij door de batterij geconcentreerd.De deur kan worden geopend door de schokgolf van de explosie.De keten zal de deur trekken en openen in een kleine hoek om de explosie kracht vrij te geven, een rol van veiligheid bescherming spelen.

4.04

Toegankelijkheid

(1) Noodstopbeschermingsfunctie:

Het bedieningspaneel van het apparaat is uitgerust met een noodstopknop.U kunt deze schakelaar drukken en de PLC De controller stopt met uitvoeren en alle test acties.

(2) Drie-kleurig geluids- en lichtwaarschuwingssysteem:

De apparatuur is uitgerust met een alarmlamp in drie kleuren om het personeel te herinneren aan de huidige teststand van de apparatuur om storingen tijdens het gebruik te voorkomen.

(3) Mobiele en vaste functies van de apparatuur

De onderkant van het apparaat is uitgerust met 4 mobiele universele wielen en 4 leveling voeten: handig voor het verplaatsen en positioneren van de apparatuur.

5. Standaard configuratie

Configuratienaam

Hoeveelheid

Configuratienaam

Hoeveelheid

Gasheer

1

Bedieningsinstructies

1

Computerbediening

1

Fabrieksinspectieverslag

1

6. Lijst van apparatuur accessoires

Naam van het accessoire

Brandnaam

Naam van het accessoire

Brandnaam

Servomotor

Nissin of soortgelijke merken

Krachtsensor

Dayang

Elektrische cilinder

Kingpo.

Intermediate relais

Schneider. - Ik weet het.

Lagers

NSK

Contactor

Chint.

Ventilator met boiler-geïnduceerde trek

Chengyi

Hostcomputer

Lenovo

Stalen naald

Kingpo.

Schakelen van stroomvoorziening

Mean Well
