1000N het Materiaal van de elektrische veiligheidtest, Photovoltaic Batterijbackplate Bidirectioneel Schilmeetapparaat

Productomschrijving

KP882001 Photovoltaic Batterijbackplate Bidirectioneel Schilmeetapparaat

Beschrijving:

KP882001 photovoltaic batterijbackplate bidirectionele 90 ° die, 180 ° tests van het schilmeetapparaat volledige digitale macht en verplaatsing tijdens de dubbele gesloten lijncontrole gebruiken, keurt Taiwan van servomotor goed en het controlemechanisme, met van het toestelreductiemiddel en Taiwan van de precisieworm de schroeftransmissie van het precisielood, transmissieefficiency en geslachtsverhouding om het beste effect te bereiken, kan onafhankelijk in werking gesteld X, Y, de as van Z drie of X/Z, Y/Z-combinatieverrichting, PLC + controle van de touch screen de mens-machine integratie realiseren. Dit materiaal kan X, Y, bidirectionele rek 90 °, 180 ° schiltest verwezenlijken, is onontbeerlijk voor zonnemodule het testen materiaal.

Deze machine wordt hoofdzakelijk gebruikt voor het afgewerkte product of het halffabrikaat van zonnepv backplate, die zeer de werkende sterkte van de exploitant vermindert, verbetert effectief de testefficiency, en stelt eenvoudige, snelle en functionele diversiteit in werking. Het kan ook volgens diverse die normen worden getest en worden verwerkt door GB, ISO, JIS, ASTM, DIN en gebruikers worden verstrekt.

Deze machine wordt wijd gebruikt in zonne photovoltaic, groene nieuwe energie en andere de industrieën materiële inspectie en analyse. Het is een ideaal het testen materiaal voor onderzoekinstituten, hogescholen en universiteiten, industriële ondernemingen, technische supervisie, goedereninspectie en arbitrage, enz.

Technische parameters:

1. Maximumtestkracht: 1000N;

2. Nauwkeurigheidsrang: 0,5;

3. De waaier van de ladingsmeting: 0.2%-100%FS;

4. toelaatbare foutengrens: van de kracht van de vertoningstest: binnen ±1.0% van maximum testkracht;

5. De waarderesolutie van de testkracht: 1/±200000 van maximumtestkracht;

6. Bemonsteringsfrequentie: 400 times/SEC;

7. De waaier van de misvormingsmeting: 0.2%-100%FS;

8. Foutengrens van misvormingswaarde: binnen ±1.0% van vertoningswaarde;

9. Misvormingsresolutie: 1/8000 van de maximummisvorming

10. De foutengrens van de verplaatsingswaarde: binnen 0,5% van de vermelde waarde;

11. Verplaatsingsresolutie: 0.001mm

12. De aanpassingswaaier van de verplaatsingssnelheid: 0.01-500mm/min

13. Nauwkeurigheid van de controle van het verplaatsingstarief: binnen ±1.0% van de vastgestelde waarde;

14. Efficiënte rek ruimteafstand: 400mm

15. Beweegbare afstand: X as: 1000mm Y: 2000 mm

16.Size (lengte x breedte x hoogte): 2250 x 1200 x 650 (mm) (behoudens machine)

17. Voeding: enige fase 220V 50Hz 1kW;

18. Machinegewicht: ongeveer 360kg;

Eigenschappen van controle en gegevens - verwerkingssoftware:

1. De geavanceerde technologie van de spaanderintegratie, professioneel ontwerp van gegevensverzameling en versterkingssysteem, heeft de voordelen van hoge integratie, stabiele betrouwbaarheid en makkelijk te gebruiken. De controlesoftware kan de treksterkte, de opbrengststerkte, de samenpersende sterkte, de breuksterkte, de schilsterkte, de elastische modulus, de verlenging en andere testende gegevens, formuleredacteur automatisch berekenen open aan om het even welk aangewezen punt tijdens automatische de kracht, de spannings, de verplaatsings en de misvormingsgegevensresultaten van de berekeningstest. De controle en de gegevens - de verwerking van het testproces voldoet aan de vereisten van de nationale norm van metaalmaterialen en niet-metalen materialen.

2. Controlewijze: de vaste snelheid, vaste verplaatsing, bevestigde lading en andere controlewijzen kunnen worden geselecteerd;

3. Automatische nul: na de test, automatisch centreert het meetsysteem;

4. Automatische verschuiving: automatisch schakelaar aan de aangewezen waaier volgens de ladingsgrootte om de nauwkeurigheid van de metingsgegevens te verzekeren;

5.Auto-geheugen: de de testgegevens en beproevingsomstandigheid worden automatisch opgeslagen, verhinderen gegevensverlies door te vergeten wordt veroorzaakt die te sparen;

6. Partijtest: de teststeekproeven van dezelfde parameters, en een partij tests kunnen na het één enkele plaatsen worden voltooid;

7. Weergavemodus: de gegevens en de krommen worden getoond dynamisch volgens het testproces;

8. Traversal kromme: nadat de test wordt voltooid, kunnen de krommen opnieuw worden geanalyseerd, en de gegevens die aan elk punt beantwoorden over de testkromme kunnen met de muis worden gevonden.

9. Krommeselectie: kan stress-strain, kracht - verplaatsing, kracht - tijd, verplaatsing - tijdkromme aan vertoning en druk selecteren;

10.Unit omschakeling: machtseenheid: (g, kg, N, pond),

spanningseenheid: (kg/mm2, N/mm2, Mpa, lbf/in2)

verplaatsingseenheid: (m, mm, binnen)

11. Testrapport: het testrapport kan overeenkomstig het formaat worden geprogrammeerd en worden gedrukt die door de gebruiker wordt vereist, en kan uitgevoerd WORD of EXCEL-dossier zijn;

12. Veiligheidsbescherming: wanneer het overschrijden van 2 ~ 10% van maximumlading, automatische totstandbrenging van veiligheidsbescherming;

13, kunnen de mechanische prestatiesindex van de steekproef automatisch ontdekken en berekenen, kunnen ook het kunstmatige proces van de interventieanalyse, volgens de vereisten van relevante normen zijn om automatische analyseresultaten te wijzigen om de nauwkeurigheid van de gegevens te verbeteren;

Willekeurige standaardtoebehoren:

1. Ladingssensor: Amerikaans de hoge precisiegewicht van AMCELLDS, 1000N (100Kg) - één eenheid

2. Verplaatsings ontdekkend systeem: inductor van de hoge precisie de de foto-elektrische codeur en codeur van de sensorverplaatsing - één reeks

3. Gegevensverzamelingkaart: TH2000 de raad van de metingscontrole - één stuk

4. Testsoftware: TM2101 Engels/vereenvoudigd/traditioneel Chinees drie-in- het systeem van de metingscontrole - één reeks

5. Machtssysteem: Taida servomotor en controlesysteem - drie reeksen

6. Transmissiesysteem: De precisieversnellingsbak van Taiwan en de aandrijving van de de precisieschroef van Taiwan - één reeks

7, het materiaal van de testuitsmelting: 90 ° 180 ° schilinrichting - één reeks

8. Testcomputer: lenovo bedrijfs bureaucomputer (eigen de klant van het computerbureau) - één eenheid

9. Printer: de printer van kleureninkjet - één eenheid

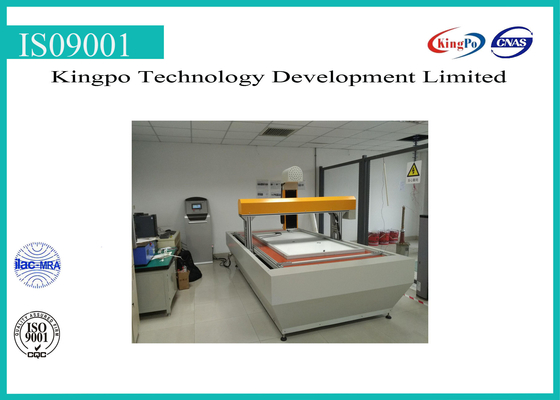

Zie hieronder beelden

(behoudens materiaal)
